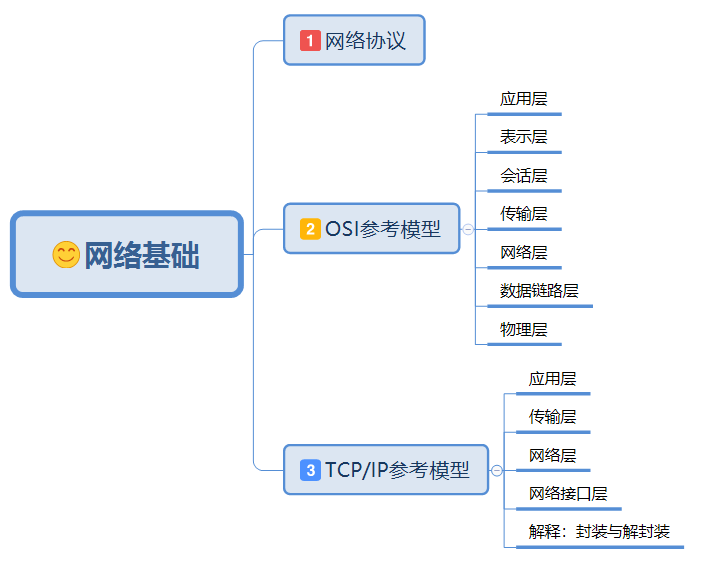

目录

1、网络协议

其实协议在我们生活中也能找到相应的影子。

举个例子，有 2 个男生准备追求同一个妹子，妹子来自河南，讲河南话，还会点普通话；一个男生来自胡建，讲闽南语，也会点普通话；另一个男生来自广东，只讲粤语；

协议一致，沟通自如

语言不通，无法沟通

你们猜猜？最后谁牵手成功了？答案肯定是来自胡建的那位，双方可以通过普通话进行沟通，表达内容都能理解。而来自广东的帅哥只会讲粤语，不会普通话，妹子表示听不懂，就无法进行沟通下了。

每个人的成长环境不同，所讲的语言、认知、理解能力也就不同。为了使来自五湖四海的朋友能沟通自如，就需要大家协商，认识某一个语言或规则，彼此能互相理解，这个语言就是普通话。

通过这个例子，大家可以这样理解：

把普通话比作“协议”、把聊天比作“通信”，把说话的内容比作“数据”。

相信这样类比，大家就知道，协议是什么了？

简单地说，就是程序员指定一些标准，使不同的通信设备能彼此正确理解、正确解析通信的内容。我们都知道计算机世界里是二进制，要么 1，要么 0，那为啥可以表达丰富多彩的内容呢？

也是因为协议，不同字段，不同组合，可以解析不同意思，这就依然协议，让协议来正确处理。

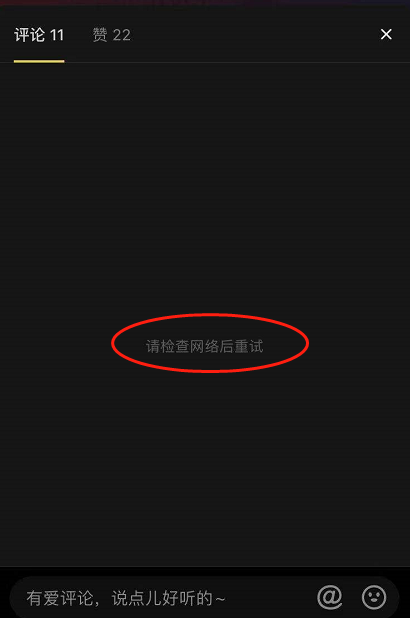

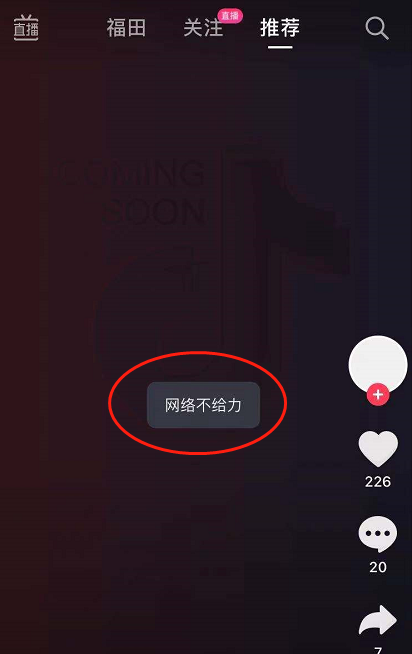

例如，我们使用手机连 WiFi 来刷抖音，使用的是 802.11（WLAN）协议，通过这个协议接入网络。如果你所连的 WIFI 是不需要手动设置 IP 地址，是通过自动获取的，就使用到了DHCP协议，这样你的手机算上接入了局域网，如果你局域网内有台 NAS 服务器，存放了某些不可描述的视频资源，你就可以访问观看了，但这时你可能无法访问互联网资源，例如，你还想刷会抖音，看看妹子扭一扭，结果出现如下画面：

出现这种画面，说明无法使用互联网，可能是无线路由器没有设置好相关协议，比如：NAT、PPPoE协议（上网账号或密码设置错误了），只有设置正确了，就可以通过运营商（ISP）提供的线路把局域网接入到互联网中，实现手机可以访问互联网上的资源（服务器）。玩微信撩妹子、刷抖音看妹子。

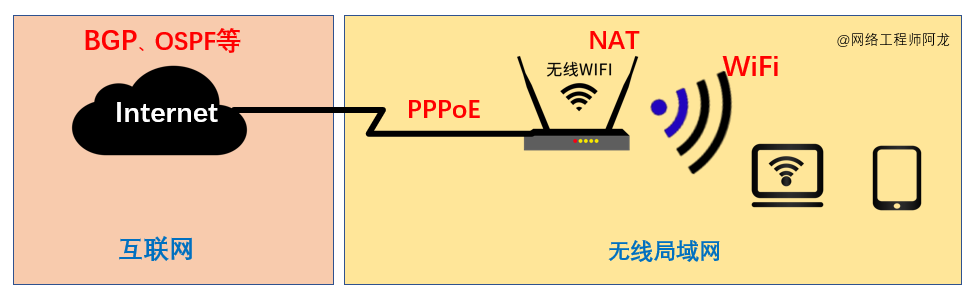

网络协议示意图

延伸阅读

1、局域网：最显著的特点就是范围有限，行政可控的区域可以是一所高校、一个餐厅、一个园区、一栋办公楼或一个家庭的私有网络。

2、城域网：原本是介意局域网和广域网之间，实际工作中很少再刻意去区分城域网和广域网了，所以这边不再介绍。

3、广域网：简单说就是负责把多个局域网连接起来，它的传输距离长距离传输，广域网的搭建一般是由运营商来。

4、互联网：把全世界上提供资源共享的 IT 设备所在网络连接起来，接入了互联网就可以随时随地访问这些资源了。

5、物联网：把所有具有联网功能的物体都接入互联网就形成了物联网。如空调联网，就可以远程控制空调；汽车联网，就可以远程获取行程数据。

总结一下吧！我们可以把电脑、手机等 IT 设备比喻做来自五湖四海的人们，大家都通过多种语言（网络协议）实现沟通（通信）。所有人要一起交流，就用普通话，大家都能理解。所有胡建人在一起，就用闽南语进行沟通，彼此也能理解。这么的方言，就好比计算机网络世界里也有这么多协议，只是不同协议用在不同地方。

好奇的同学，可能就会问，那网络协议是由谁来规定呢？这就需要提到一个组织，ISO。这个组织制定了一个国际标准 ，叫做OSI参考模型，如下，很多厂商都会参考这个制定网络协议。

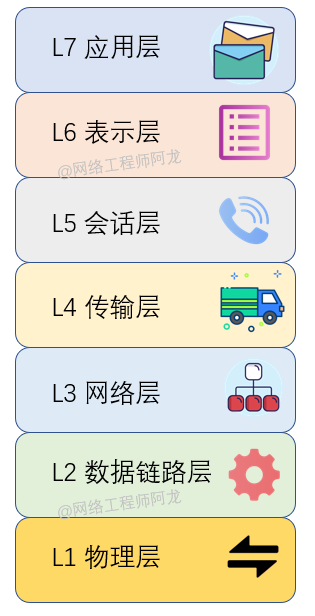

OSI 参考模型图

2、OSI 参考模型

既然是模型，就好比模范一样，大家都要向它学习，以它为原型，展开学习研究。前面我们也提到了一些协议，这么多协议如果不进行归纳，分层，大家学习起来是不是感觉很凌乱？

所以 OSI 参考模型就是将这样复杂的协议整理并进行分层，分为易于理解的7层，并定义每一层的服务内容，协议的具体内容是规则。上下层之间通过接口进行交互，同一层之间通过协议进行交互。相信很多网络工程师在今后工作中遇到问题，讨论协议问题还会用到这个模型展开讨论。所以说，对于计算机网络初学者来说，学习了解 OSI 参考模型就是通往成功的第一步。

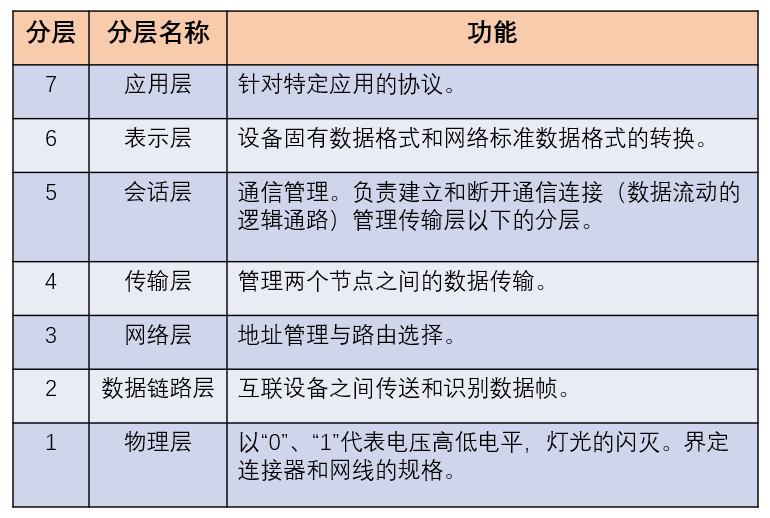

OSI 参考模型分层功能

7.应用层

为应用程序提供服务并规定应用程序中通信相关的细节，OSI 的最高层。包括文件传输、Email、远程登录等协议。程序员接触这一层比较多。

应用层示例图

6.表示层

主要负责数据格式的转换，为上下层能够处理的格式。如编码、加密、解密等。

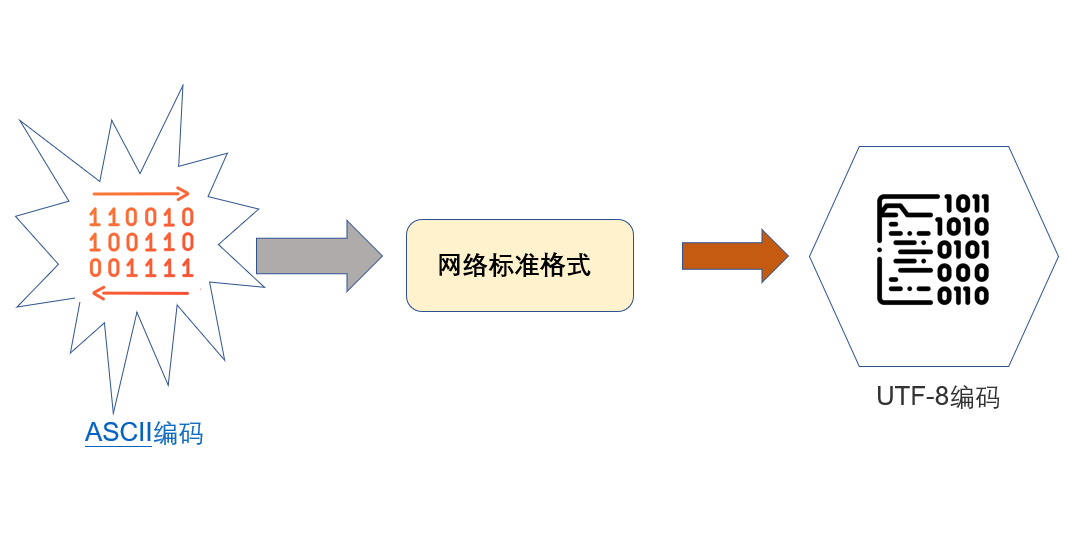

表示层示例图

5.会话层

即负责建立、管理和终止通信连接（数据流动的逻辑通路），数据分片、重组等传输的管理。

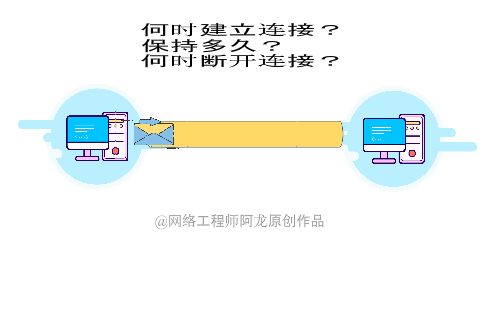

会话层示例图

4.传输层

保证可靠传输，不需要再路由器上处理，只需再通信双方节点上进行处理，如处理差错控制和流量控制。

传输层示例图

3.网络层

主要负责寻址和路由选择，将数据包传输到目的地。

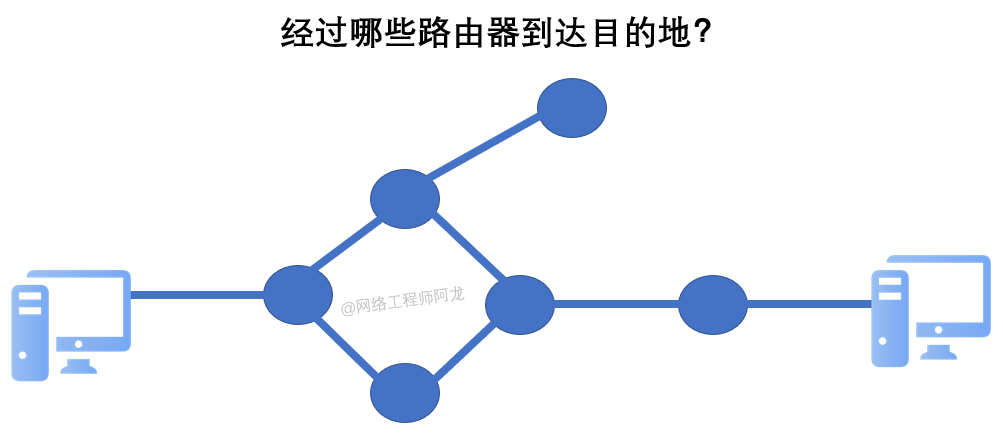

网络层示例图

2.数据链路层

负责物理层面上互连、节点之间的通信传输，将0 、 1 序列比特流划分为具有意义的数据帧传输给对端。这一层有点类似网络层，网络层也是基于目的地址来传输，不同是：网络层是将数据包负责在整个网络转发，而数据链路层仅是在网段内转发，所以大家抓包会发现，源目 MAC 地址每经过一个二层网段，都会变化。

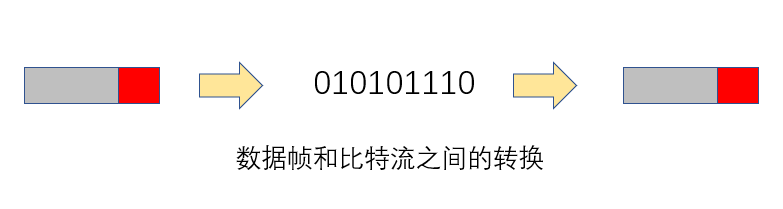

数据链路层示例图

1.物理层

负责 0、1 比特流（0、1 序列）与电压高低电平、光的闪灭之间的互相转换，为数据链路层提供物理连接。

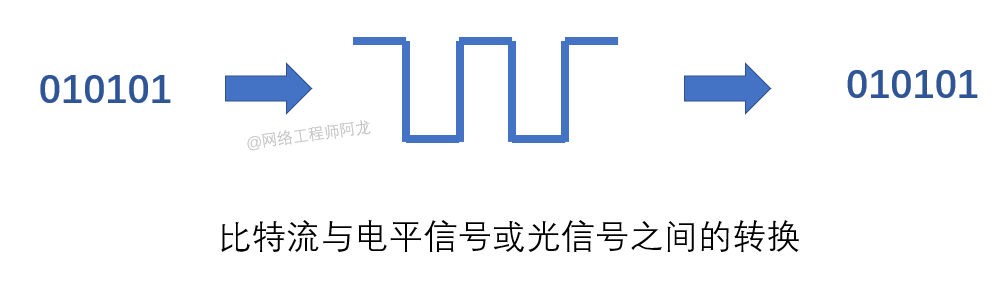

物理层示例图

3、TCP/IP 参考模型

OSI 为啥最后没有得到运用呢？其实最主要的原因，是 OSI 模型出现的比 tcp/ip 出现的时间晚，在 OSI 开始使用前，TCP/IP 已经被广泛的应用了。如果要换成 OSI 模型也不太现实。其次是 OSI 是专家们讨论，最后形成的，由于没有实践，导致该协议实现起来很复杂，很多厂商不愿意用 OSI，与此相比，TCP/IP 协议比较简单，实现起来也比较容易，它是从公司中产生的，更符合市场的要求。综合各种因素，最终 OSI 没有被广泛的应用。

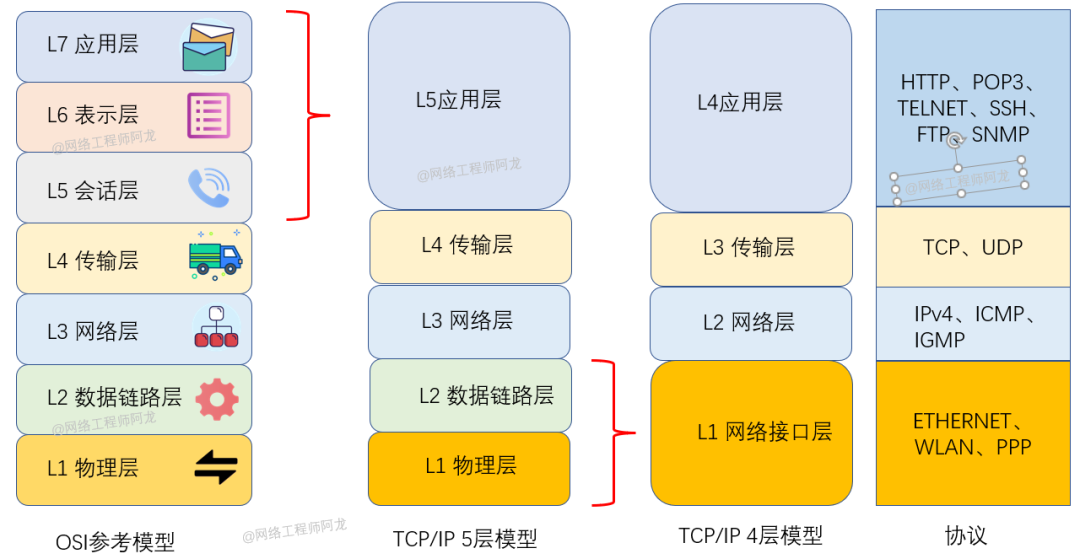

下面我们来看看 TCP/IP 与 OSI 分层之间的对应关系及相应的协议：

4.应用层

从上图，可以知道 TCP/IP 四层模型，把应用层、表示层、会话层集成再一起了，该层的协议有：HTTP 、 POP3 、 TELNET 、 SSH 、 FTP 、 SNMP 等。

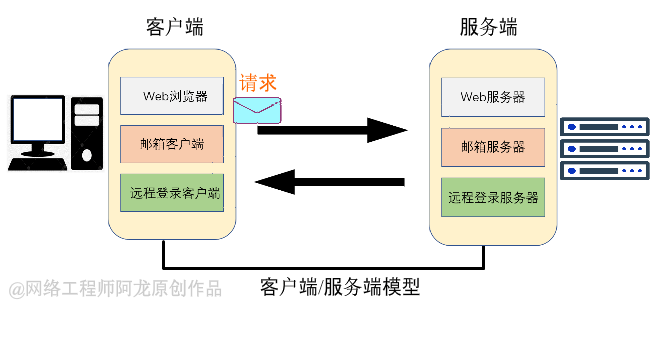

目前，大部分基于 TCP/IP 的应用都是客户端/服务端架构。一般我们把提供资源服务的那一侧叫服务端， 发起访问服务资源的这一侧叫客户端。

应用层

3.传输层

主要职责就是负责两端节点间的应用程序互相通信，每个节点上可能有很多应用程序，例如，登录了微信，又打开了网页，又打开迅雷看看，那数据到达后怎么正确传送到相应的应用程序呢？那就需要 端口号来正确识别了。传输层中最为常见的两个协议分别是传输控制协议TCP（Transmission Control Protocol）和用户数据报协议UDP（User Datagram Protocol）

• TCP
• TCP 是一种面向有连接的传输层协议，能够对自己提供的连接实施控制。适用于要求可靠传输的应用，例如文件传输。
• UDP
• UDP 是一种面向无连接的传输层协议，不会对自己提供的连接实施控制。适用于实时应用，例如：IP 电话、视频会议、直播等。

面向连接顾名思义，就是建立连接，什么时候建立连接呢？就是在通信之前需要先建立一条逻辑的通信链路。就跟我们平时打电话一样，得先拨通，通了之后即链路建立好了，这条链路只有你和对方可以在这条链路传播说话内容。挂电话后，这条链路也就断开了。

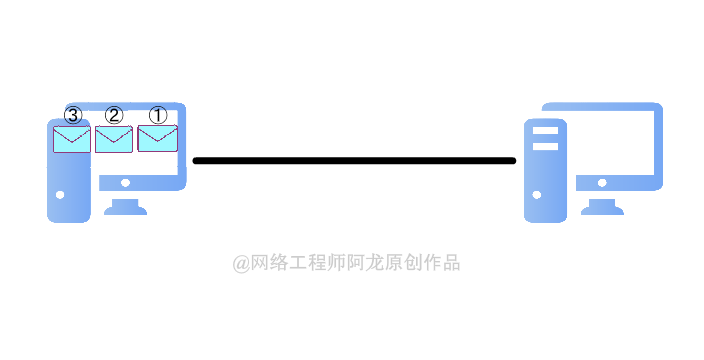

面向无连接无连接，即通信之前不需要建立连接，直接发送即可。跟我们以前写信很像，不需要管对方在不在？直接写信寄过去就可以了。

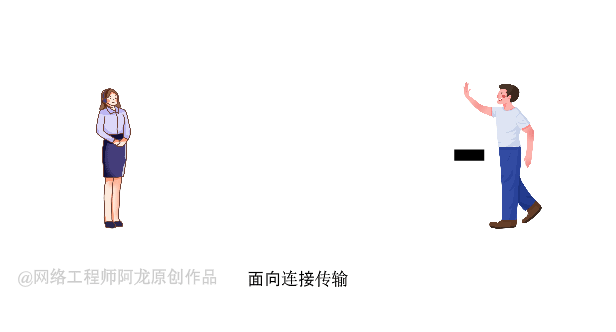

面向连接传输

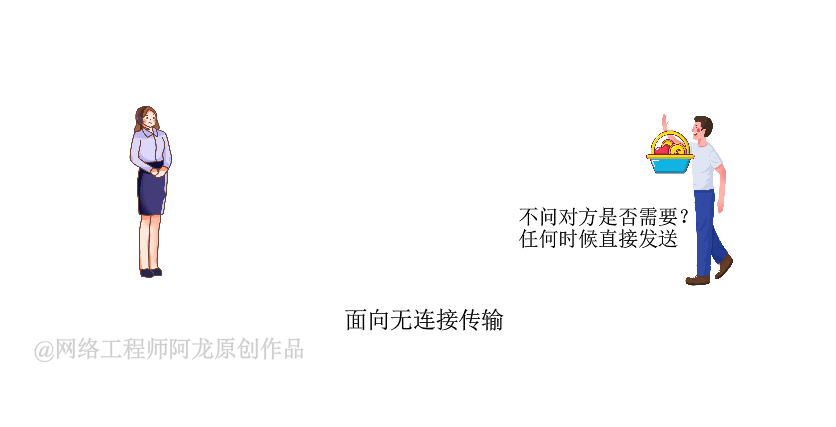

面向无连 接传输

2.网络层

主要职责就是将数据包从源地址发送到目的地址。

在网络传输中，每个节点会根据数据的 IP 地址信息，来判断该数据包应该由哪个接口（网卡）发送出去。各个地址会参考一个发出接口列表， MAC 寻址中所参考的这张表叫做MAC 地址转发表，而 IP 寻址中所参考的叫做路由表。MAC 地址转发表根据自学自动生成。路由控制表则根据路由协议自动生成。MAC 地址转发表中所记录的是实际的 MAC 地址本身，而路由表中记录的 IP 地址则是集中了之后的网络号（即网络号与子网掩码）。

1.网络接口层

在 TCP/IP 把物理层和数据链路层集成为网络接口层。主要任务是将上层的数据封装成帧发送到网络上，数据帧通过网络到达对端，对端收到后对数据帧解封，并检查帧中包含的 MAC 地址。如果该地址就是本机的 MAC 地址或者是广播地址，则上传到网络层，否则丢弃该帧。

封装与解封装

所谓的封装，其实就跟你寄快递的时候，给物品加上纸盒包装起来或者快件到站点，快递员贴一层标签的过程。在网络上，就是上层的数据往下送的时候，下层会添加头部，不过，只有在二层，不仅会加上头部，还会在上层数据尾部添加 FCS。

封装

所谓解封装，就如同你收到快件一样，一层一层地拆外包装，直到看到快件。网络也是，一层一层地拆掉头部，往上层传送，直到看到数据内容。

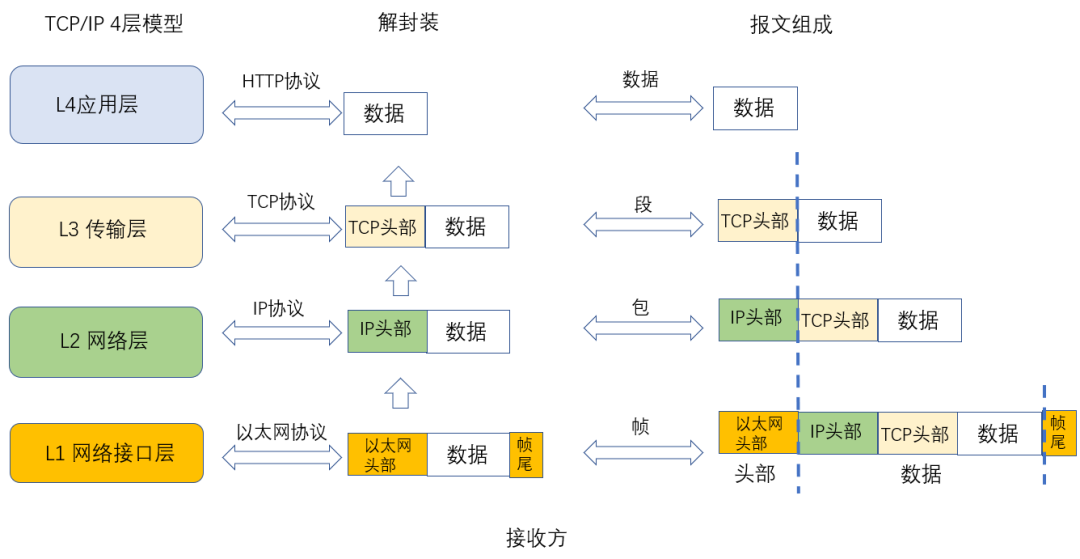

解封装

我们把应用层的数据封装传输层头部后的报文，称为段；

把段封装网络层头部后的报文，称为包；

把包封装以太网头部和帧尾，称为帧。
